🛠️ Ghid de instalare – IO-Link Master FAS-07B11

1. Conținut pachet

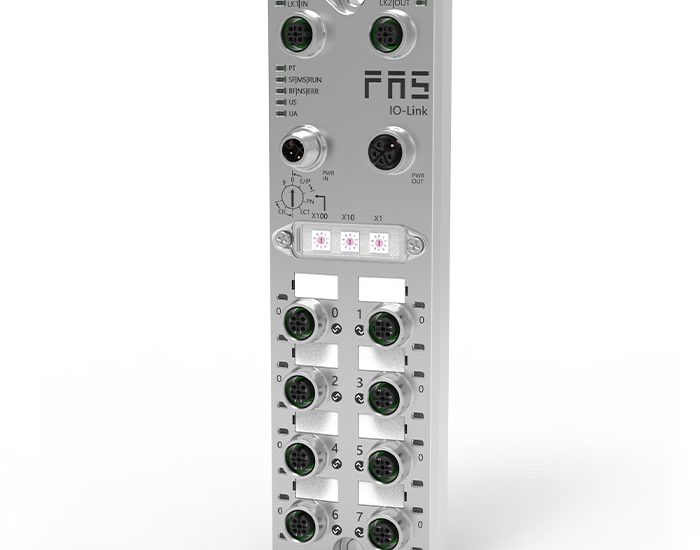

• Modul IO-Link Master FAS-07B11 (8 porturi, Clasa A)

• Accesorii de fixare (dacă sunt incluse)

• Manual / fișă tehnică de la producător

📌 Verifică integritatea produsului și asigură-te că ai toate componentele necesare.

2. Condiții preliminare

• Alimentare: 18–30 V DC (sursă stabilizată)

• Consum modul: ≤130 mA

• Curent maxim per port: 1 A

• Protecție: IP67 (doar cu conectori montați corect)

• Mediu de operare: -25 °C … +70 °C

3. Montaj mecanic

1. Alege o suprafață plană și stabilă, ferită de vibrații excesive.

2. Fixează modulul cu șuruburi în locațiile dedicate sau pe suportul pregătit.

3. Asigură acces facil la porturile M12 și la alimentare.

4. Conexiuni electrice

1. Alimentare

   • Conectează sursa de 24 V DC la bornele dedicate.

   • Respectă polaritatea (+ și -).

   • Asigură protecție prin siguranță fuzibilă.

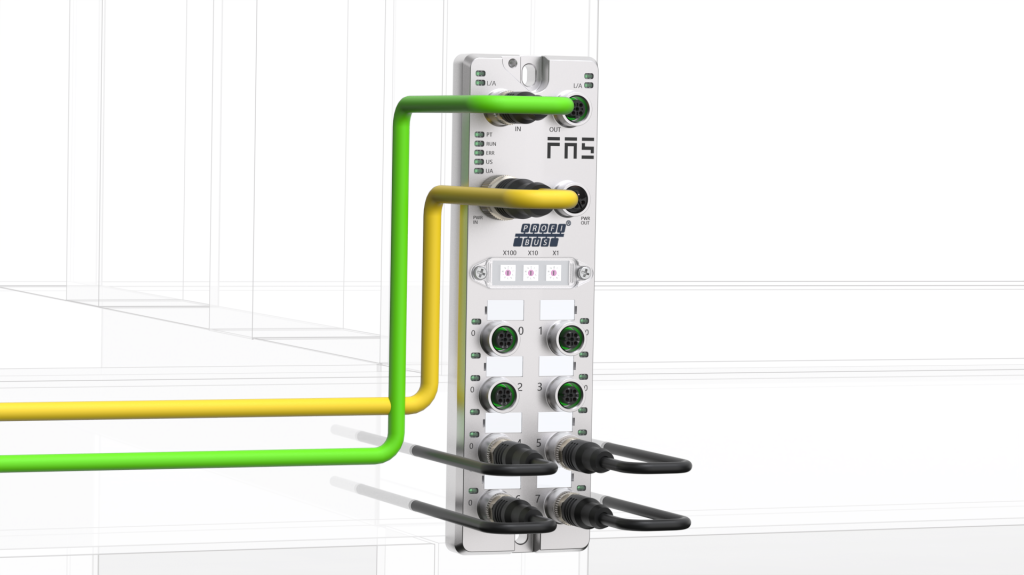

2. Porturi IO-Link (M12 Clasa A)

   • Conectează senzorii / actuatoarele IO-Link la porturile M12.

   • Folosește cabluri ecranate, conforme IP67.

   • Respectă limita de curent: max. 1 A per port.

3. Conexiune rețea

   • Conectează portul Ethernet (M12/RJ45, după caz) la rețeaua industrială.

   • Protocoale suportate: PROFINET, Ethernet/IP, Modbus TCP, CC-Link IEF Basic.

5. Configurare software

1. Acces interfață dispozitiv

   • Conectează laptopul la rețea și accesează adresa IP default (vezi fișa tehnică).

   • Loghează-te în interfața web.

2. Setează protocolul de comunicare

   • Selectează protocolul cerut de aplicația ta (ex. PROFINET).

   • Salvează și repornește modulul dacă este necesar.

3. Integrare în PLC/SCADA

   • Importă fișierele GSDML/EDS corespunzătoare în software-ul PLC.

   • Configurează fiecare port ca IO-Link sau I/O standard (după aplicație).

4. Parametrizare senzori IO-Link

   • Încarcă fișierele IODD pentru fiecare senzor.

   • Setează parametrii de funcționare (ciclu citire, baud rate etc.).

6. Testare și punere în funcțiune

• Pornește alimentarea și verifică LED-ul verde (Power ON).

• Conectează un senzor → LED galben = semnal activ.

• Dacă apare LED roșu → verifică cablul sau consumul (posibil suprasarcină).

• Confirmă în PLC/SCADA că datele sunt transmise corect.

7. Întreținere și depanare

• Verifică periodic cablurile și conectorii.

• Curăță porturile doar cu aer comprimat uscat (nu cu lichide).

• Dacă un port nu răspunde: testează cu alt senzor/cablu.

• Pentru erori frecvente → verifică firmware-ul și actualizează.
